　　物料品類繁多，其粒度懸殊也很大，小的顆粒則是可飛揚的粉料，不論哪一種篩分設備，都無法處理粒度差很大的物料。故應根據物料的要求，把大粒徑物料加工成粒度差別比較小的顆粒，這主要依靠篩分來解決。云南振動篩是目前使用多的一種篩分設備，當篩分物料時，希望所有小于篩孔的顆粒全部篩下去，而所有大于篩孔的顆粒全部留在篩面上，但是由于種種原因，在實際篩分中，總有一部分小于篩孔的細粒物料留在篩面上，而篩下物中也會有一些大于篩孔的粗粒物料。這種現象反映出篩分設備的篩分質量有所不同，因此需對篩分設備進行工作效果的評定和影響因素的分析。

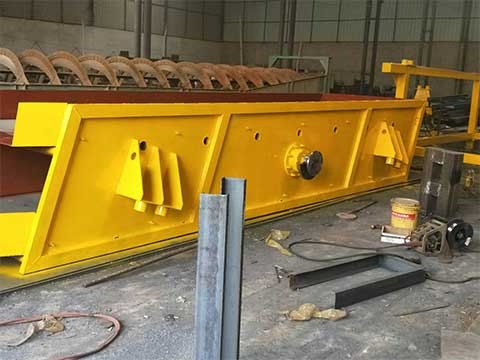

　　一、云南振動篩的構造及工作原理

　　振動篩主要依靠振動電機產生的定向激振力使篩體做傾斜的往復直線運動。篩體兩側的振動電機相向旋轉，使篩體呈直線運動，所產生的離心力使篩體發生振動，其振動方向與篩面形成一定角，使物料在篩面上斜向拋起并落下，以進行篩分。

　　二、云南振動篩工作效率的評定

　　（1）量篩分效率

　　這種篩分效率不考慮篩下物中混有大于篩孔尺寸的粗粒物料，它表示篩分后篩下物的質量占給料中篩下粒級質量的百分數。

　　（2）總篩分效率

　　在實際生產中，由于篩孔的結構(如長條孔)以及孔的變形擴大和磨損使有的篩孔比分級粒度大很多倍，篩下物中不可避免地存在“超粒”物料?？偤Y分效率計算所有篩分設備的篩分效率。

　?。?）限下率和限上率

　　評定篩分設備工藝效果的指標規定篩分效率是綜合評定指標，并以限下率和限上率為輔助評定指標，目的是為了具體分析篩上和篩下產物的質量。

　　①限下率，即篩上產物中小于規定粒度的細粒物料占篩上物質量的百分數,即上述的θ。

　?、谙奚下?，即篩下產物中大于規定粒度的粗粒物料占篩下物質量的百分數，即100-U。

　　三、影響因素

　　（1）對篩分效果有影響的物料性質主要包括粒度組成、物料的濕度、含泥量和形狀等。

　?、俳o料的粒度組成

　　給料中的粒度大小根據其透篩的難易和對透篩的影響可分為易篩粒、難篩粒、阻礙粒和粗大粒4種。粒度小于3/4篩孔尺寸的顆粒為易篩粒；粒度小于篩孔尺寸，但大于3/4篩孔尺寸的顆粒為難篩粒；粒度為1倍～1.5倍篩孔尺寸的顆粒為阻礙粒；粒度大于1.5倍篩孔尺寸的顆粒為粗大粒。易篩粒易于篩分，難篩粒不易透篩，阻礙粒易堵篩孔，且妨礙易篩粒透篩，粗大粒在篩分過程中對易篩粒和阻礙粒妨礙不大。顯然，物料中易篩粒含量愈多愈易篩分，篩分效率、處理能力就高；反之，物料中難篩粒和阻礙粒含量多，不但篩分效率低,而且處理能力也低。

　?、谖锪系臐穸?外在水分)

　　當篩孔尺寸一定時，濕度在某一范圍內時，篩分效率隨物料濕度的增加而急劇下降；當水分超過此范圍，水分將促進物料的透篩，這時篩分效率隨著濕度的增加而增加。當篩孔尺寸不同時，濕度的影響也不同。為了保證一定的篩分效率和處理能力,不同篩孔尺寸對濕度有不同的要求。

　?、畚锪系暮嗔?/span>

　　物料中含有易于結團的粘性物質(如水、油脂等)，甚至在水分很低的情況下，也會粘結成團并堵塞篩孔，使篩分無法進行。因此，對于含水和油脂量過高的物料進行篩分時，必須采取特殊措施，例如用濕法篩分或者在篩分前進行脫泥等。

　　④物料的顆粒形狀

　　顆粒形狀對篩分過程的影響程度與篩孔形狀有很大關系。物料如果是球形，則透過方孔和圓孔較容易，而扁平形、長條形的顆粒難以透過方孔和圓孔，但可以透過長方形篩孔，所以球形、立方體、多角形顆粒的篩分效果相對條狀、片狀和板狀物料的篩分效果要好一些。

　?。?）篩面的運動特性和篩面結構

　　①篩面的運動方式

　　篩面固定不動的篩子，其篩分效率很低，當篩面運動方向與篩面接近垂直或呈較大角度時，物料易松散分層，且可防止篩孔堵塞，篩分效率較高，但處理能力低些；當篩面的運動方向與篩面平行或呈較小角度時，物料松散差，易堵塞篩孔，篩分效率也低。不同運動方式篩面的篩分效率。

　　②振幅和頻率

　　振幅和頻率決定篩箱運動的速度和加速度，也決定著篩面上物料相對運動的速度和加速度。若篩面運動的速度和加速度過大,物料不易透篩，且設備強度受影響；反之，若篩面運動的速度和加速過小，則物料達不到一定的松散程度，不利于分層。因此，對粗粒物料的篩分應采用大的振幅和小的頻率，對細粒物料的篩分可用小的振幅和大的頻率。

　　③篩面的長度和寬度

　　對一定的物料，一般來說篩面寬度決定其處理能力，篩面長度決定其篩分效率。在給料量一定時，寬度小長度大，則篩上料層較厚，篩分效率不高；如果寬度大長度小，料層雖薄但篩分時間短，篩分效率也不高，適宜的長寬比為2～3。篩面長度越大，物料在篩面上被篩分的時間愈久，篩分效率也越高，但隨著篩分時間的增長，篩面上的易篩粒越來越少，以致篩上只剩下難篩粒，而難篩粒透過篩孔需要較長的時間，故篩分效率的增加也就變慢了。由此可知，為了提高篩分效率，采取任意加大篩子長度以延長篩分時間是不合理的。

　?、芎Y面的傾角

　　篩面與水平面的夾角叫篩面傾角，它與篩子的處理能力和篩分效率有著密切的關系，傾角影響篩上物的移動速度。傾角大，則移動速度大、處理量大，但篩分時間短，篩分效率低；傾角小，則處理量小，但篩分效率可高些。對于一定的篩孔，當傾角不同時，顆粒垂直下落透過篩孔的通道也不同。傾角越大，顆粒透篩時垂直下落的通道越窄，所能通過的大顆粒尺寸將越小。我國目前使用的振動篩的篩面傾角，用于準備篩分時為15度～20度，用于終篩分時為12.5度～17.5度。

　?、莺Y孔形狀

　　常用的篩孔有圓形、正方形和長方形。圓形篩孔與其他形狀的篩孔比較，在名義尺寸相同的情況下，透過這種篩孔的篩下產物的粒度較小。例如實際透過圓形篩孔的顆粒的大粒度平均只有透過同樣尺寸的正方形篩孔顆粒的80%～85%。長方形篩孔的有效面積較大，生產能力較高，處理含水較多的物料時，能減少篩面堵塞現象，但易使條狀和片狀物通過，使篩下產物粒度不均勻。因此，當要求篩上物中不含細粒，篩下物中允許有條狀和片狀顆粒，物粒濕而粘易堵篩孔，以及希望篩下物含量高的情況時，可以采用長方形篩孔。

　?。?）操作管理

　　往篩分設備上給料要適當，不要過多也不要過少。過多，雖然處理能力大，但篩分效率低，只起個溜槽作用；過少，篩子處理能力低，沒有充分利用篩子。另外，給料要求連續均勻，要使物料沿整個篩面寬度布成等厚度層。此外，要及時處理和維修篩面。

　　云南振動篩是目前工業部門應用廣泛的篩分設備，在需篩分行業的許多生產環節中基本上都使用振動篩。應該指出，在生產中篩分效率和處理能力是相關的，兩者都是篩分設備工作的主要指標，在談到提高篩分效率時，只有在保持一定的生產能力的前提下才有意義。
