高頻振動篩網破裂穿孔的預防措施
信息來源：qusxmg.com 發布時間：2020.10.23
云南選礦廠的高頻振動單層篩（簡稱振動篩）在工作中使用一些時間后，發現其聚安脂篩網（簡稱篩網）頻繁破裂穿孔，半年內就更新了18張。經現場檢查，發現更換下來的舊篩網全部沿其加強筋方向破裂穿孔，且主要沿其窄加強筋方向破裂穿孔。
云南振動篩廠家針對此現象分析分析篩網破裂穿孔原因，并給出預防措施。

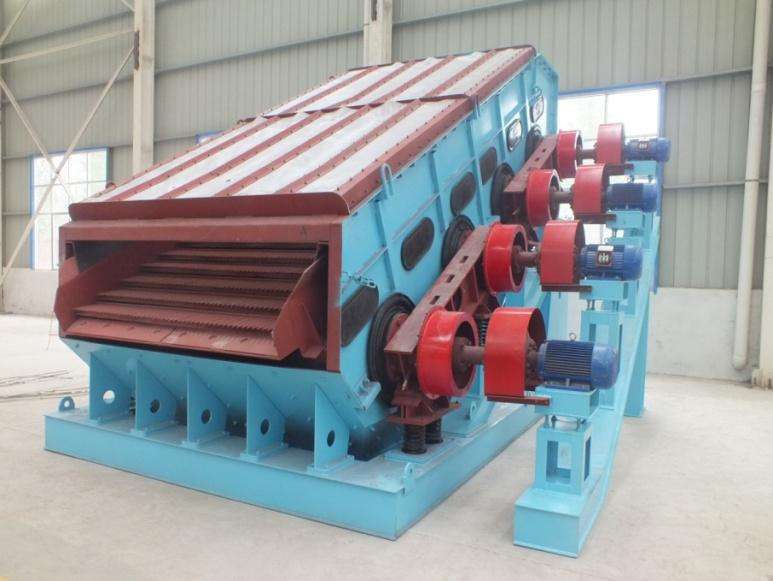

云南振動篩結構
該型振動篩由機架、左篩框、右篩框、聚安脂支承梁（簡稱支承梁）、篩網、篩上礦粉收集斗、篩下礦粉收集斗、振動電動機及電氣控制屏9部分組成。其中篩網安裝在支承梁上，上、中、下支承梁各安裝1張篩網；支承梁與篩網上的加強筋接觸，起到支承篩網的作用；篩網上的篩孔尺寸為0.30?0.60mm，需根據選礦工藝和磨礦分級要求進行配置。
振動篩原因分析
（1）篩網加強筋設計不合理
篩網有7條縱向窄加強筋和6條縱向的寬加強筋（見圖2），篩網破裂穿孔位置大都在7條縱向窄加強筋位置。我們發現篩網窄加強筋比支承梁窄，未與支承梁完全吻合。分析認為，支承梁寬出篩網加強筋，可直接磨損篩網網格，可造成篩網加速破裂穿孔。
（2）未及時更換磨損的支承梁
我們發現支承梁經連續使用2年后，其磨損后出現磨尖、磨偏及凹凸不平現象，磨尖部位像刀口一樣。分析認為，當振動篩高頻振動時，磨尖、磨偏及凹凸不平的支承梁就會連續沖擊、磨損、切割篩網的加強筋部位，造成篩網過早破裂穿孔。
（3）給礦布料存在問題
經觀察得知，生產過程中存在給礦布料不均勻、給礦落差過大、給礦流量過猛等現象。若篩網給礦布料不均勻，可造成篩網網格局部受力過大；若給礦落差超過300mm或給礦流量過猛，其對篩網的沖擊力更大。上述問題均會造成篩網超過設計負荷和承載能力，導致篩網過早破裂穿孔。
（4）篩網質量不穩定
該種篩網為聚安脂材料制成，采用模具澆注成型工藝批量生產。由于配料配方比例變化、成形溫度波動、操作人員的素質差異等原因，可能造成篩網質量不穩定，導致篩網抗磨損性、耐屈撓性及承載能力降低。
（5）篩網安裝不當
篩網由篩框左、右兩側的螺栓張緊和固定，篩網安裝在支承梁上，篩網的13條加強筋與13條支承梁應完全吻合。如果在安裝篩網時，其左、右兩側的螺栓伸出長度調整不當，就會造成篩網加強筋與支承梁錯位，加強筋與支承梁接觸、支承面積就會減少，篩網受到的壓力就會增大，將導致篩網網格與窄加強筋結合部位破裂穿孔。此外，在擰緊螺栓時若篩網張緊力過大，將造成篩網產生較大預應力，也會導致篩網過早破裂穿孔。
預防措施
根據對篩網過快破裂穿孔原因的分析，我們采取了以下5項預防措施：一是改善給礦條件，降低給礦落差、降低給礦流量，使給礦布料均勻。二是與生產廠家簽訂質量保證協議，保證篩網供貨質量。三是提高篩網安裝質量，使篩網13條加強筋與13條支承梁完全吻合，以保證篩網支承面積。四是及時更換已經磨損的支承梁。五是在無新支承梁更換時，在篩網與已經磨損支承梁之間鋪墊廢舊自行車輪胎，以減輕和避免支承梁尖角對篩網的磨損。
采取以上預防措施后，該型振動篩篩網頻繁破裂穿孔故障大為減少，有效延長了篩網使用壽命。
